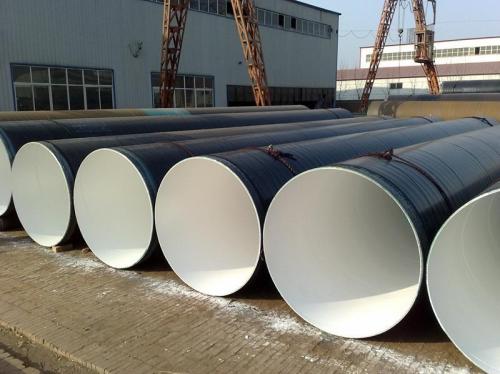

飲水用大口徑ipn8710防腐鋼管防腐涂料施工工藝



　　1、帶銹防腐機(jī)理：IPN的兩組單體按比例混合時(shí)，立即發(fā)生反應(yīng)，開始時(shí)混合物黏度很小，其滲透速度快，可直接滲透*鋼鐵表面，并把銹體從鋼鐵表面分離，進(jìn)而包圍，隨著反應(yīng)時(shí)間的增長(zhǎng)，混合物逐漸固化形成IPN網(wǎng)結(jié)膜，附著在鋼鐵表面，拒絕了銹蝕的進(jìn)行。

　　2、防腐件的預(yù)處理消除防腐件表面的油污、塵土、焊渣、氧化皮及疏松的銹蝕物，防腐件表面保持干燥，無(wú)污跡。

　　3、涂料調(diào)制準(zhǔn)備涂料應(yīng)預(yù)計(jì)好用量，按比例混合，充分?jǐn)嚢韬?，在?guī)定時(shí)間內(nèi)用完.

　　4、噴涂防腐件噴涂不宜少于三道，按防腐等級(jí)分為三種情況：（1）普通防腐施工：先涂二層底漆（無(wú)色），然后在刷二道面漆。（2）加強(qiáng)防腐施工：先涂一層底漆（無(wú)色），然后纏一層脫脂玻璃纖維布，同時(shí)刷一道面漆，*噴涂第二道面漆。（3）重加強(qiáng)防腐施工：先涂一層底漆（無(wú)色），然后纏一層脫脂玻璃纖維布，同時(shí)刷一道面漆，然后纏一層脫脂玻璃纖維布，同時(shí)刷一道面漆，*后噴涂第三道面漆。以上各種防腐等級(jí)的施工均可采用機(jī)械噴涂或人工涂刷。



　　IPN8710防腐鋼管性能特點(diǎn)如下：



　　1、產(chǎn)品為帶銹防腐涂料，施工時(shí)允許金屬表面留有薄銹，涂料成膜固化時(shí)可滲透到銹層中，將鐵銹分隔包圍，阻止金屬進(jìn)一步銹蝕。因此在鋼鐵等金屬層上應(yīng)用不需要前處理，可帶銹施工，大大簡(jiǎn)化了防腐作業(yè)工序，施工簡(jiǎn)單方便。

　　2、產(chǎn)品為彈性涂層，涂層伸長(zhǎng)率為****。在各種基層材料的自由伸縮或機(jī)械伸縮下，涂層均能適應(yīng)，保證不脫落，不開裂，確保了涂層的防腐質(zhì)量和使用壽命。

　　3、產(chǎn)品為高固體份涂料，清漆固體份60%，色漆更高，高于其它防腐涂料。減少了施工道數(shù)，節(jié)約了涂料用量。

　　防腐涂料一般分為常規(guī)防腐涂料和重防腐涂料，是油漆涂料中必不可少的一種涂料。常規(guī)防腐涂料是在一般條件下，對(duì)金屬等起到防腐蝕的作用，保護(hù)有色金屬使用的壽命；重防腐涂料是指相對(duì)常規(guī)防腐涂料而言，能在相對(duì)苛刻腐蝕環(huán)境里應(yīng)用，并具有能達(dá)到比常規(guī)防腐涂料更長(zhǎng)保護(hù)期的一類防腐涂料。



　　飲水用大口徑ipn8710防腐鋼管施工中注意事項(xiàng)：



　?。?）、施工前對(duì)被涂表面必須嚴(yán)格進(jìn)行處理，做到表面無(wú)銹蝕、油污及其他污物的存在，（對(duì)鋼材表面*好進(jìn)行噴砂處理，達(dá)到Sa2.5級(jí)或采用手工機(jī)械除銹達(dá)到St3，鋼鐵表面形成的粗糙度，一般應(yīng)控制在40-80微米之間）。鋼材表面的焊縫應(yīng)達(dá)到無(wú)焊瘤，無(wú)棱角，光滑，無(wú)毛刺。除銹后鋼材表面應(yīng)在12小時(shí)內(nèi)涂裝底漆，以免發(fā)生二次生銹。

　　（2）、用于水泥面，應(yīng)先用底漆基料，甲、乙組兌好后，再加入填料，攪均代替膩?zhàn)樱瑵{水泥墻面刮平，24—36小時(shí)后再用砂紙打磨平整，既可涂刷。

　?。?）、該漆*佳的施工條件是溫度5-35℃，相對(duì)溫度≤75℃，或被涂物表面溫度應(yīng)高于露點(diǎn)溫度3℃以上，在有雨、霧、雪和較大灰塵條件下，不可施工。

　?。?）、該漆可以采用刷涂、滾涂、噴涂等方法。由于不同的施工方法對(duì)涂料為粘度要求不同，調(diào)整涂料的粘度應(yīng)使用專用稀釋劑，嚴(yán)禁用水、醇、香蕉水、汽油等稀釋。

　　（5）、該產(chǎn)品屬于“化學(xué)反應(yīng)性”涂料，分雙組份包裝，甲組份為樹脂、引發(fā)劑，乙組份為活性單體、催化劑。所以使用前，兩種組份必須按規(guī)定的重要比例稱量配比，混合攪勻并按規(guī)定時(shí)間進(jìn)行熟化30分鐘后才可施工，經(jīng)熟化后的涂料應(yīng)在6—8小時(shí)內(nèi)用完，以免膠結(jié)浪費(fèi)。配比如下：底漆、甲組份：乙組份=1桶：1桶。請(qǐng)嚴(yán)格按要求配比（或按我廠當(dāng)時(shí)告知的配比施工）面漆、甲組份：乙組份=1桶：1桶。請(qǐng)嚴(yán)格按要求配比（或按我廠當(dāng)時(shí)告知的配比施工）

　?。?）、**道漆涂刷后，*好待24小時(shí)以上，再涂刷第二道漆。該漆使用后，包裝桶蓋必須蓋嚴(yán)密封，否則易受潮氣、醇、水的作用而變質(zhì)。

　?。?）、在常溫下漆膜施工后在常溫下干燥7—10天后才可投入使用。

　　（8）、施工工具使用后，需用專用稀釋劑清洗干凈。

　　（9）、該漆屬于危險(xiǎn)品，所以應(yīng)貯存于陰涼通風(fēng)處，遠(yuǎn)離火源、熱源，注意防火。在施工現(xiàn)場(chǎng)，嚴(yán)禁明火，且應(yīng)有良好的通風(fēng)條件和采取可靠的安全防范措施，以防中毒，火災(zāi)事故發(fā)生。

　　（10）、施工開桶時(shí)，嚴(yán)禁用鐵器敲擊，以免發(fā)生火災(zāi)。

　　（11）、該漆貯存期為12個(gè)月，12個(gè)月后應(yīng)檢驗(yàn)各項(xiàng)技術(shù)指標(biāo)，若符合技術(shù)要求，仍可使用。

　　（12）、說(shuō)明書的涂料理論用量及施工參數(shù)，供涂裝設(shè)計(jì)時(shí)參考使用。



　　我公司是專業(yè)從事大口徑IPN8710防腐鋼管、3pe防腐鋼管,3pe防腐螺旋管，3pe防腐無(wú)縫管，3pe防腐彎頭，3pe防腐彎管大彎，3pe防腐三通四通，2pe防腐鋼管，聚乙烯防腐鋼管，ipn8710防腐鋼管,ipn8710防腐無(wú)縫管，IPN8710防腐螺旋管，環(huán)氧煤瀝青防腐鋼管，3pe增強(qiáng)級(jí)防腐鋼管，單層環(huán)氧粉末防腐鋼管，雙層環(huán)氧粉末防腐鋼管，環(huán)氧粉末防腐鋼管，3PP防腐鋼管，2PP防腐鋼管，水泥砂漿襯里防腐鋼管，水泥砂漿襯里防腐螺旋鋼管，產(chǎn)品的研發(fā)、設(shè)計(jì)、生產(chǎn)及銷售為一體的大型生產(chǎn)廠家，批發(fā)制造商，現(xiàn)貨供應(yīng)商。
